Em um estimulador vestível o eletrodo descartável é o produto e a eletrônica é o seu sistema de apoio. O eletrodo define a carga que o estágio de saída enxerga, o conforto que decide se a terapia continua e a receita recorrente. Projete o estágio de saída contra um eletrodo envelhecido, meça a impedância dele no próprio dispositivo e qualifique o hidrogel antes da submissão.
Um estimulador neuromuscular vestível para a reeducação da musculatura facial é um sistema pequeno com três partes: um módulo recarregável com Bluetooth, um aplicativo móvel que ajusta ritmo e intensidade, e um eletrodo descartável pré-gelificado que se prende magneticamente. O módulo é vendido uma vez. O eletrodo é comprado por todo o tempo em que o paciente permanecer em terapia.
Somos desenvolvedores experientes de hardware para dispositivos médicos na OVA Solutions, uma equipe certificada ISO 13485 de 62 engenheiros com mais de 200 dispositivos entregues. Nosso escopo neste programa foi a definição de requisitos, o projeto de PCB, o software embarcado e o controle de qualidade. O dispositivo recebeu a autorização da FDA. O que vale registrar é que a restrição dominante sobre a eletrônica veio de um componente fora do nosso escopo, e que essa é a condição normal e não uma condição azarada.
Um eletrodo não é uma carga fixa

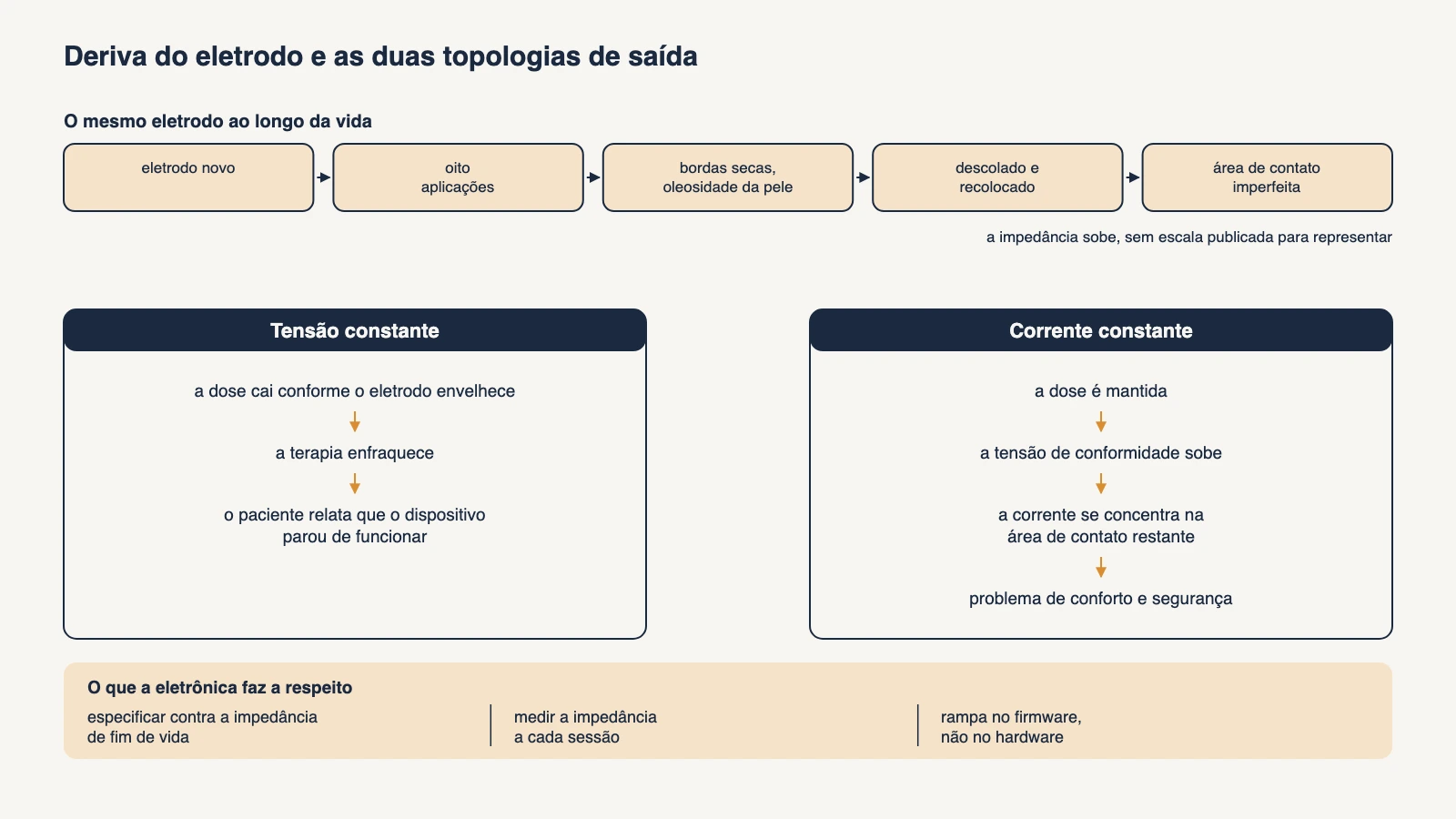

A estimulação elétrica é um problema de entrega de carga, e o caminho do estágio de saída até o músculo atravessa um hidrogel que muda enquanto é usado. Um eletrodo novo apresenta uma impedância. O mesmo eletrodo após oito aplicações, parcialmente seco, contaminado com oleosidade da pele e descolado e recolocado várias vezes, apresenta outra bem diferente. Os pacientes também recolocam os eletrodos com área de contato imperfeita, o que muda a densidade de corrente e não a corrente total.
Essa deriva é o problema de projeto. Um estágio de saída de tensão constante entrega uma dose que cai conforme o eletrodo envelhece, de modo que a terapia enfraquece silenciosamente e o paciente relata que o dispositivo parou de funcionar. Um estágio de corrente constante mantém a dose mas eleva a tensão de conformidade sobre um eletrodo que seca, concentrando a corrente na área de contato que restar, o que é um problema de conforto e de segurança mais do que de eficácia.
A evidência clínica sobre conforto é clara o bastante para se projetar contra ela. Um estudo de 2026 de Wackendal e colaboradores constatou que mais de 20 por cento dos participantes relatou dor moderada a alta, de 4 ou mais em 10, durante a NMES mesmo com uma intervenção de almofada de gel destinada a reduzir a impedância da pele. Um estudo de 2024 sobre estimulação elétrica e vulnerabilidade cutânea observa que aproximadamente 40 por cento das pessoas que usam estimulação elétrica nervosa transcutânea desenvolve dermatite de contato. Uma revisão sistemática de 2021 sobre adesão à NMES em artrose de quadril e joelho, de Burgess e colaboradores lista a rejeição ao dispositivo, a dor e o desconforto entre os motivos pelos quais os pacientes param.
Esses achados descrevem um dispositivo que fracassa comercialmente por abandono e não por defeito, e a eletrônica pode atenuar isso ou acelerar.
O que a eletrônica deve fazer a respeito
Projete o estágio de saída contra a impedância do eletrodo no fim da vida e não contra o valor da folha de dados, e confirme a faixa empiricamente em eletrodos envelhecidos e não em eletrodos novos.
Meça a impedância do eletrodo no dispositivo a cada sessão e aja sobre ela. Um estimulador capaz de distinguir um eletrodo novo bem aplicado de um eletrodo seco no fim da vida pode reduzir a dose, avisar ou se recusar a funcionar, e converte uma queixa de conforto não atribuível em um dado registrado. Em um dispositivo com Bluetooth e um aplicativo já presentes no sistema, essa medição também vira dado de adesão que o clínico pode usar.
Suba a intensidade em rampa em vez de em degraus, e mantenha o perfil da rampa no firmware, onde ele pode ser revisado após os testes de fatores humanos sem tocar no hardware.
A fixação magnética merece uma nota própria. Pacientes de reeducação da musculatura facial frequentemente têm destreza comprometida, e os botões de pressão são uma barreira real para vestir o dispositivo. Os ímãs resolvem isso, mas introduzem uma especificação de retenção que precisa ficar acima da força de descolamento do hidrogel e abaixo de uma força que torne a remoção difícil para essa mesma mão comprometida. Essa janela é estreita, é determinada pelo eletrodo que o cliente escolheu, e o melhor é medi-la cedo em eletrodos de produção em vez de raciocinar sobre ela.
A economia passa pelo mesmo componente

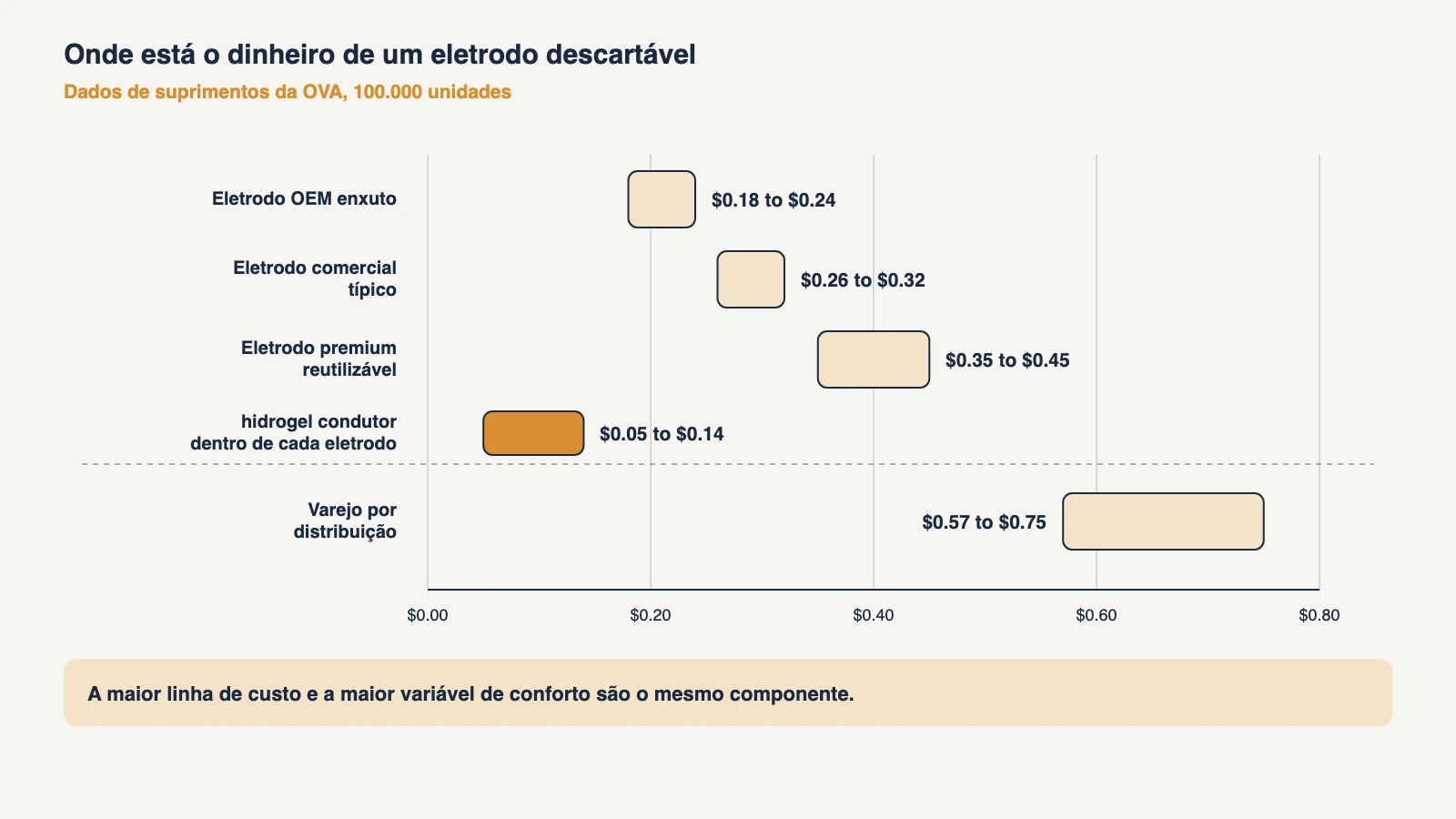

Nosso próprio trabalho de suprimentos sobre eletrodos autoadesivos pré-gelificados em volumes de 100.000 unidades coloca um custo OEM enxuto em torno de 0,18 a 0,24 dólar por eletrodo, um caso comercial típico em 0,26 a 0,32 e um eletrodo premium reutilizável em 0,35 a 0,45. O hidrogel condutor costuma ser a maior linha isolada dentro desse valor, com aproximadamente 0,05 a 0,14. As referências de varejo ficam perto de 0,57 a 0,75 dólar por eletrodo através de distribuição e marketplaces.
A leitura prática para um responsável de programa é que a formulação do hidrogel é ao mesmo tempo o maior gerador de custo e a maior variável de conforto, o que faz dele o componente que mais vale ter em segunda fonte e qualificar antes da submissão e não depois. Uma troca tardia de hidrogel não é uma decisão de compras. Ela desloca a impedância, a adesão e a resposta da pele, e pode reabrir ao mesmo tempo os fatores humanos e a justificativa da autorização.
O relógio regulatório não é onde este cronograma é gasto
Para estimuladores neuromusculares com um predicado limpo, a via 510(k) é comparativamente rápida. A FDA recebeu a submissão do M-Wave NMES da Zynex em 27 de outubro de 2023 e emitiu uma decisão de equivalência substancial em 26 de janeiro de 2024, 91 dias de ponta a ponta. O próprio relógio de revisão da FDA é uma meta de 90 dias FDA depois que a submissão é aceita, e o calendário se alonga sobretudo pelos ciclos de informação adicional, nos quais o submetente tem até 180 dias para responder e o relógio é pausado. Os mesmos dossiês técnicos são os que reguladores regionais como a ANVISA analisam.
Os programas desta categoria tratam rotineiramente o 510(k) como a âncora do cronograma e planejam em torno dele. Nesta classe de dispositivo essa é a âncora errada. Os prazos longos são a validação do processo do consumível, a biocompatibilidade do material em contato com a pele, o trabalho de fatores humanos com a população real de pacientes e o acúmulo de evidência clínica de conforto suficiente para que a terapia sobreviva ao contato com o uso doméstico.
A versão curta para um diretor de programa
Trate o consumível como o produto principal e a eletrônica como o sistema de apoio dele. Especifique o estágio de saída contra a impedância do eletrodo envelhecido, meça a impedância no dispositivo e registre. Qualifique uma segunda fonte de hidrogel antes da submissão e não depois, porque esse componente impulsiona ao mesmo tempo o custo e o conforto. Teste a colocação com a população comprometida real para a qual o dispositivo é indicado, em eletrodos e ímãs de produção. Planeje o cronograma em torno da validação do consumível e dos fatores humanos, e não em torno de um 510(k) que, com um predicado limpo nesta categoria, provavelmente se resolve em menos de quatro meses.
Este programa alcançou a autorização da FDA. A lição transferível está na sequência e não no resultado: em um dispositivo onde o consumível determina tanto a terapia quanto a receita, o cronograma de validação do consumível deveria ser o cronograma mestre, e a data de submissão deveria ser planejada contra ele e não o contrário.
Perguntas frequentes
Por que um eletrodo descartável determina o desempenho de um estimulador vestível?
Porque a estimulação é um problema de entrega de carga e o caminho do estágio de saída até o músculo atravessa um hidrogel que muda enquanto é usado. Um eletrodo novo apresenta uma impedância. O mesmo eletrodo após oito aplicações, parcialmente seco, contaminado com oleosidade da pele e descolado e recolocado várias vezes, apresenta outra bem diferente. A eletrônica compensa essa deriva ou é derrotada por ela.
O que dá errado em um estágio de saída de tensão constante?
A dose entregue cai conforme o eletrodo envelhece, de modo que a terapia enfraquece silenciosamente e o paciente relata que o dispositivo parou de funcionar. A alternativa de corrente constante mantém a dose mas eleva a tensão de conformidade sobre um eletrodo que seca, concentrando a corrente na área de contato que restar. Isso é um problema de conforto e de segurança mais do que de eficácia, e ambos os modos de falha remontam ao mesmo componente.
Com que frequência os pacientes relatam dor durante a NMES?
Um estudo de 2026 de Wackendal e colaboradores constatou que mais de 20 por cento dos participantes relatou dor moderada a alta, de 4 ou mais em 10, durante a NMES mesmo com uma intervenção de almofada de gel destinada a reduzir a impedância da pele. Um estudo de 2024 sobre estimulação elétrica e vulnerabilidade cutânea observa que aproximadamente 40 por cento das pessoas que usam estimulação elétrica nervosa transcutânea desenvolve dermatite de contato.
O que um estimulador deveria medir em campo?
A impedância do eletrodo, a cada sessão. Um estimulador capaz de distinguir um eletrodo novo bem aplicado de um eletrodo seco no fim da vida pode reduzir a dose, avisar ou se recusar a funcionar, e converte uma queixa de conforto não atribuível em um dado registrado. Em um dispositivo com Bluetooth e um aplicativo já presentes no sistema, essa medição também vira dado de adesão que o clínico pode usar.
Por que o hidrogel merece uma segunda fonte qualificada?
Porque ele é ao mesmo tempo o maior gerador de custo e a maior variável de conforto. No nosso suprimento em volumes de 100.000 unidades o hidrogel condutor fica em torno de 0,05 a 0,14 dólar dentro de um eletrodo que se situa entre 0,18 e 0,45 conforme a faixa. Uma troca tardia de hidrogel desloca ao mesmo tempo a impedância, a adesão e a resposta da pele, e pode reabrir tanto os fatores humanos quanto a justificativa da autorização.
Quanto tempo leva a autorização 510(k) de um estimulador neuromuscular?
Com um predicado limpo é comparativamente rápida. A FDA recebeu a submissão do M-Wave NMES da Zynex em 27 de outubro de 2023 e emitiu uma decisão de equivalência substancial em 26 de janeiro de 2024, 91 dias de ponta a ponta. O relógio de revisão é uma meta de 90 dias FDA depois que a submissão é aceita, e o calendário se alonga sobretudo pelos ciclos de informação adicional, nos quais o submetente tem até 180 dias para responder.
Fontes: Wackendal et al., mitigação da dor durante a NMES, 2026 · Almalty et al., estimulação elétrica e vulnerabilidade cutânea, 2024 · Burgess et al., revisão sistemática de adesão à NMES, 2021 · Registro 510(k) da FDA K233485, Zynex M-Wave · FDA, processo de submissão 510(k)
