En un estimulador vestible el electrodo desechable es el producto y la electrónica es su sistema de apoyo. El parche fija la carga que ve la etapa de salida, la comodidad que decide si la terapia continúa y el ingreso recurrente. Diseñe la etapa de salida contra un parche envejecido, mida su impedancia en el propio dispositivo y cualifique el hidrogel antes de la presentación.
Un estimulador neuromuscular vestible para la reeducación de la musculatura facial es un sistema pequeño con tres partes: un módulo recargable con Bluetooth, una aplicación móvil que ajusta el ritmo y la intensidad, y un electrodo desechable pregelificado que se sujeta magnéticamente. El módulo se vende una vez. El electrodo se compra durante todo el tiempo que el paciente siga en terapia.
Somos desarrolladores experimentados de hardware para dispositivos médicos en OVA Solutions, un equipo certificado ISO 13485 de 62 ingenieros con más de 200 dispositivos entregados. Nuestro alcance en este programa fue la definición de requisitos, el diseño de PCB, el software embebido y el control de calidad. El dispositivo obtuvo la autorización de la FDA. Lo que merece anotarse es que la restricción dominante sobre la electrónica vino de un componente fuera de nuestro alcance, y que esa es la condición normal y no una desafortunada.
Un electrodo no es una carga fija

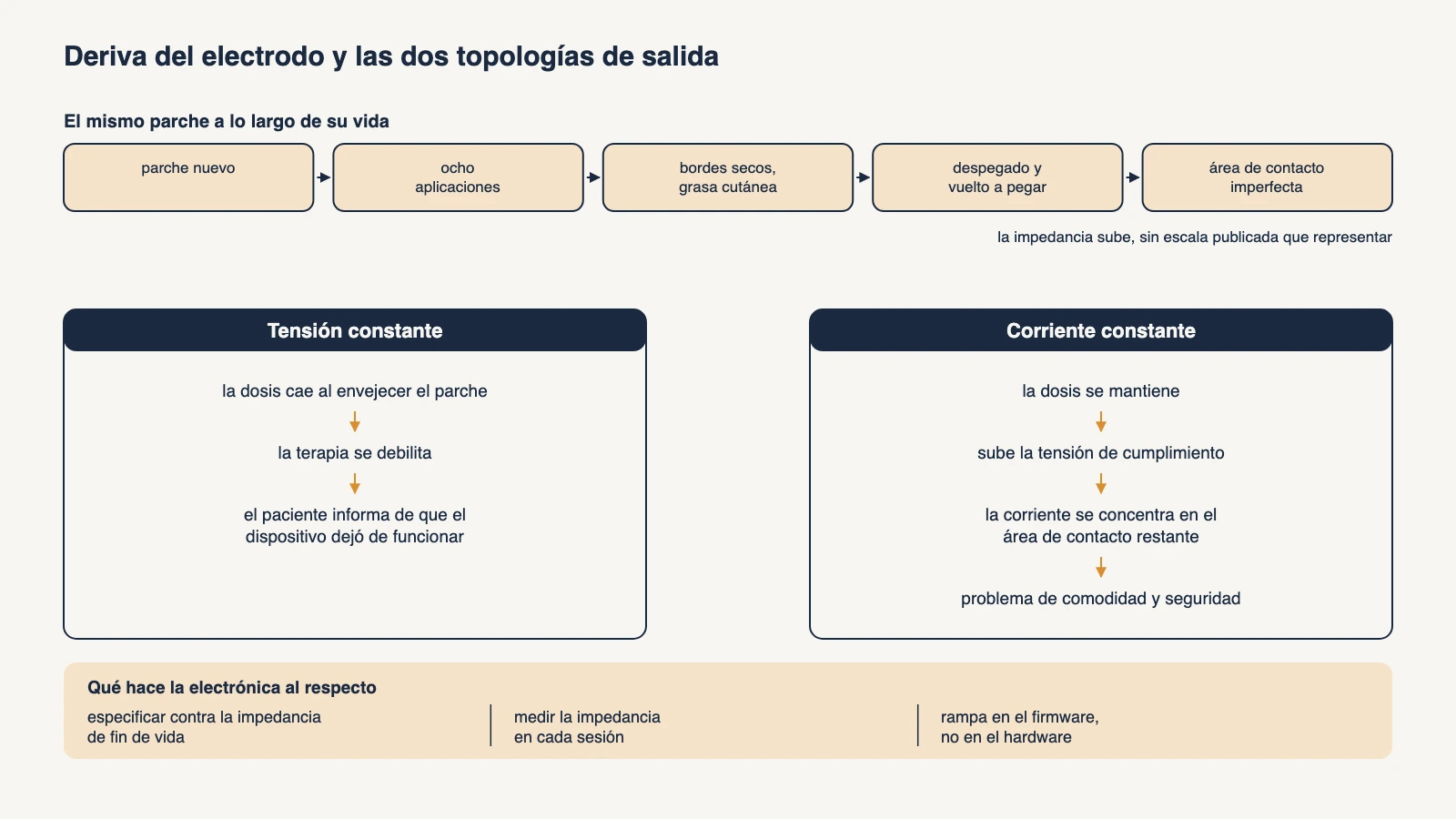

La estimulación eléctrica es un problema de entrega de carga, y el camino desde la etapa de salida hasta el músculo atraviesa un hidrogel que cambia mientras se usa. Un parche nuevo presenta una impedancia. Ese mismo parche tras ocho aplicaciones, parcialmente seco, contaminado con grasa cutánea y despegado y vuelto a pegar varias veces, presenta otra muy distinta. Los pacientes además recolocan los parches con un área de contacto imperfecta, lo que cambia la densidad de corriente y no la corriente total.
Esa deriva es el problema de diseño. Una etapa de salida de tensión constante entrega una dosis que cae a medida que el parche envejece, de modo que la terapia se debilita en silencio y el paciente informa de que el dispositivo dejó de funcionar. Una etapa de corriente constante mantiene la dosis pero eleva la tensión de cumplimiento sobre un parche que se seca, concentrando la corriente en el área de contacto que quede, lo que es un problema de comodidad y de seguridad más que de eficacia.
La evidencia clínica sobre comodidad es lo bastante clara como para diseñar contra ella. Un estudio de 2026 de Wackendal y colaboradores halló que más del 20 por ciento de los participantes refirió dolor moderado a alto, de 4 o más sobre 10, durante la NMES incluso con una intervención de parche de gel destinada a bajar la impedancia cutánea. Un estudio de 2024 sobre estimulación eléctrica y vulnerabilidad cutánea señala que aproximadamente el 40 por ciento de las personas que usan estimulación nerviosa eléctrica transcutánea desarrolla dermatitis de contacto. Una revisión sistemática de 2021 sobre adherencia a la NMES en artrosis de cadera y rodilla, de Burgess y colaboradores enumera el rechazo al dispositivo, el dolor y la incomodidad entre los motivos por los que los pacientes abandonan.
Esos hallazgos describen un dispositivo que fracasa comercialmente por abandono y no por avería, y la electrónica puede mitigarlo o acelerarlo.
Qué debe hacer la electrónica al respecto
Diseñe la etapa de salida contra la impedancia del electrodo al final de su vida y no contra el valor de su ficha técnica, y confirme el rango de forma empírica sobre parches envejecidos y no sobre parches nuevos.
Mida la impedancia del electrodo en el dispositivo en cada sesión y actúe sobre ella. Un estimulador capaz de distinguir un parche nuevo bien aplicado de un parche seco al final de su vida puede reducir la dosis, avisar o negarse a funcionar, y convierte una queja de comodidad no atribuible en un dato registrado. En un dispositivo con Bluetooth y una aplicación ya presentes en el sistema, esa medición se convierte además en datos de adherencia que el clínico puede usar.
Suba la intensidad en rampa en lugar de por escalones, y mantenga el perfil de la rampa en el firmware, donde puede revisarse tras las pruebas de factores humanos sin tocar el hardware.
La sujeción magnética merece su propia nota. Los pacientes de reeducación de la musculatura facial tienen con frecuencia la destreza mermada, y los broches son una barrera real para colocarse el dispositivo. Los imanes lo resuelven, pero introducen una especificación de retención que tiene que quedar por encima de la fuerza de despegue del hidrogel y por debajo de una fuerza que haga difícil la retirada para esa misma mano mermada. Esa ventana es estrecha, la determina el parche que eligió el cliente, y conviene medirla pronto sobre parches de producción en lugar de razonarla.
La economía pasa por el mismo componente

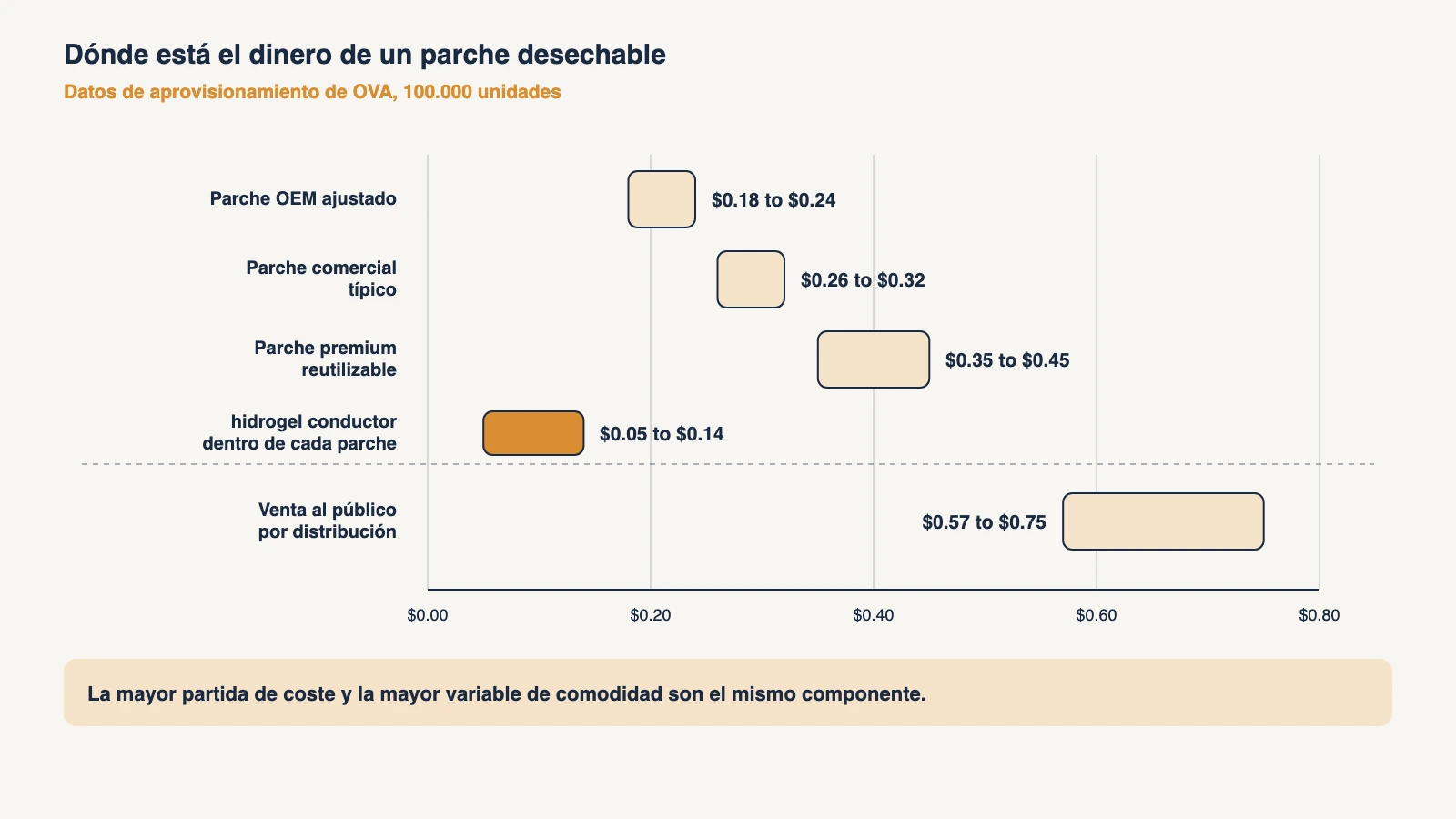

Nuestro propio trabajo de aprovisionamiento sobre electrodos autoadhesivos pregelificados en volúmenes de 100.000 unidades sitúa un coste OEM ajustado en torno a 0,18 a 0,24 dólares por parche, un caso comercial típico en 0,26 a 0,32 y un parche premium reutilizable en 0,35 a 0,45. El hidrogel conductor suele ser la mayor partida individual dentro de esa cifra, con aproximadamente 0,05 a 0,14. Las referencias de venta al público se sitúan cerca de 0,57 a 0,75 dólares por parche a través de distribución y marketplaces.
La lectura práctica para un responsable de programa es que la formulación del hidrogel es a la vez el mayor generador de coste y la mayor variable de comodidad, lo que lo convierte en el componente que más conviene duplicar en proveedores y cualificar antes de la presentación y no después. Un cambio tardío de hidrogel no es una decisión de compras. Desplaza la impedancia, la adhesión y la respuesta cutánea, y puede reabrir a la vez los factores humanos y la justificación de la autorización.
El reloj regulatorio no es donde se gasta este calendario
Para los estimuladores neuromusculares con un predicado limpio, la vía 510(k) es comparativamente rápida. La FDA recibió la presentación del M-Wave NMES de Zynex el 27 de octubre de 2023 y emitió una decisión de equivalencia sustancial el 26 de enero de 2024, 91 días de extremo a extremo. El propio reloj de revisión de la FDA es un objetivo de 90 días FDA una vez aceptada la presentación, y el calendario se alarga sobre todo por los ciclos de información adicional, en los que el solicitante dispone de hasta 180 días para responder y el reloj se detiene. Los mismos expedientes técnicos son los que revisan reguladores regionales como COFEPRIS en México o INVIMA en Colombia.
Los programas de esta categoría tratan de forma rutinaria el 510(k) como el ancla del calendario y planifican alrededor de él. En esta clase de dispositivo esa es el ancla equivocada. Los plazos largos son la validación del proceso del consumible, la biocompatibilidad del material en contacto con la piel, el trabajo de factores humanos con la población real de pacientes y la acumulación de evidencia clínica de comodidad suficiente para que la terapia sobreviva al contacto con el uso doméstico.
La versión corta para un director de programa
Trate el consumible como el producto principal y la electrónica como su sistema de apoyo. Especifique la etapa de salida contra la impedancia del electrodo envejecido, mida la impedancia en el dispositivo y regístrela. Cualifique una segunda fuente de hidrogel antes de la presentación y no después, porque ese componente impulsa a la vez el coste y la comodidad. Pruebe la colocación con la población mermada real para la que está indicado el dispositivo, sobre parches e imanes de producción. Planifique el calendario alrededor de la validación del consumible y de los factores humanos, y no alrededor de un 510(k) que, con un predicado limpio en esta categoría, probablemente se resuelva en menos de cuatro meses.
Este programa alcanzó la autorización de la FDA. La lección transferible está en la secuencia y no en el resultado: en un dispositivo donde el consumible determina tanto la terapia como los ingresos, el calendario de validación del consumible debería ser el calendario maestro, y la fecha de presentación debería planificarse contra él y no al revés.
Preguntas frecuentes
¿Por qué un electrodo desechable determina el rendimiento de un estimulador vestible?
Porque la estimulación es un problema de entrega de carga y el camino desde la etapa de salida hasta el músculo atraviesa un hidrogel que cambia mientras se usa. Un parche nuevo presenta una impedancia. Ese mismo parche tras ocho aplicaciones, parcialmente seco, contaminado con grasa cutánea y despegado y vuelto a pegar varias veces, presenta otra muy distinta. La electrónica compensa esa deriva o queda derrotada por ella.
¿Qué falla en una etapa de salida de tensión constante?
La dosis entregada cae a medida que el parche envejece, de modo que la terapia se debilita en silencio y el paciente informa de que el dispositivo dejó de funcionar. La alternativa de corriente constante mantiene la dosis pero eleva la tensión de cumplimiento sobre un parche que se seca, concentrando la corriente en el área de contacto que quede. Eso es un problema de comodidad y de seguridad más que de eficacia, y ambos modos de fallo se remontan al mismo componente.
¿Con qué frecuencia refieren dolor los pacientes durante la NMES?
Un estudio de 2026 de Wackendal y colaboradores halló que más del 20 por ciento de los participantes refirió dolor moderado a alto, de 4 o más sobre 10, durante la NMES incluso con una intervención de parche de gel destinada a bajar la impedancia cutánea. Un estudio de 2024 sobre estimulación eléctrica y vulnerabilidad cutánea señala que aproximadamente el 40 por ciento de las personas que usan estimulación nerviosa eléctrica transcutánea desarrolla dermatitis de contacto.
¿Qué debería medir un estimulador sobre el terreno?
La impedancia del electrodo, en cada sesión. Un estimulador capaz de distinguir un parche nuevo bien aplicado de un parche seco al final de su vida puede reducir la dosis, avisar o negarse a funcionar, y convierte una queja de comodidad no atribuible en un dato registrado. En un dispositivo con Bluetooth y una aplicación ya presentes en el sistema, esa medición se convierte además en datos de adherencia que el clínico puede usar.
¿Por qué el hidrogel merece una segunda fuente cualificada?
Porque es a la vez el mayor generador de coste y la mayor variable de comodidad. En nuestro aprovisionamiento a volúmenes de 100.000 unidades el hidrogel conductor ronda los 0,05 a 0,14 dólares dentro de un parche que se sitúa entre 0,18 y 0,45 según la gama. Un cambio tardío de hidrogel desplaza a la vez la impedancia, la adhesión y la respuesta cutánea, y puede reabrir tanto los factores humanos como la justificación de la autorización.
¿Cuánto tarda la autorización 510(k) de un estimulador neuromuscular?
Con un predicado limpio es comparativamente rápida. La FDA recibió la presentación del M-Wave NMES de Zynex el 27 de octubre de 2023 y emitió una decisión de equivalencia sustancial el 26 de enero de 2024, 91 días de extremo a extremo. El reloj de revisión es un objetivo de 90 días FDA una vez aceptada la presentación, y el calendario se alarga sobre todo por los ciclos de información adicional, en los que el solicitante dispone de hasta 180 días para responder.
Fuentes: Wackendal et al., mitigación del dolor durante la NMES, 2026 · Almalty et al., estimulación eléctrica y vulnerabilidad cutánea, 2024 · Burgess et al., revisión sistemática de adherencia a la NMES, 2021 · Registro 510(k) de la FDA K233485, Zynex M-Wave · FDA, proceso de presentación 510(k)
