Un ventilador de transporte tiene que hacer todo lo que hace una máquina de UCI pesando lo que pesa una bolsa de portátil. Hamilton Medical declara el T1 en 6,5 kg con 8 horas de batería con dos celdas, o 4 horas con una. ZOLL declara el EMV+ en 4,4 kg con 10 horas. Dräger declara el Oxylog 3000 plus en 5,8 kg dentro de un cuerpo de 290 por 184 por 175 mm. Esas tres cifras marcan el margen contra el que se mide cada programa nuevo, y ninguna de ellas deja sitio para una arquitectura cómoda.
En OVA Solutions somos desarrolladores con experiencia en hardware de dispositivos médicos, 62 ingenieros con más de 200 dispositivos entregados a nuestras espaldas. El programa que se describe aquí fue un desarrollo de ciclo completo: requisitos, concepto, diseño industrial y mecánico, electrónica, software embebido, ensayos preclínicos y transferencia a producción. El cliente necesitaba modos de ventilación de nivel hospitalario, mezcla de gases en lazo cerrado, capnografía y conexión a la red del hospital, todo funcionando con batería interna. La respuesta de ingeniería no fue una placa inteligente. Fueron diez.
Por qué la electrónica se repartió en diez placas
El instinto en un equipo con el tamaño restringido es consolidar. Menos placas significan menos conectores, menos cobre, menos volumen. En un equipo de soporte vital ese instinto es equivocado, y la razón es la verificación antes que la física.

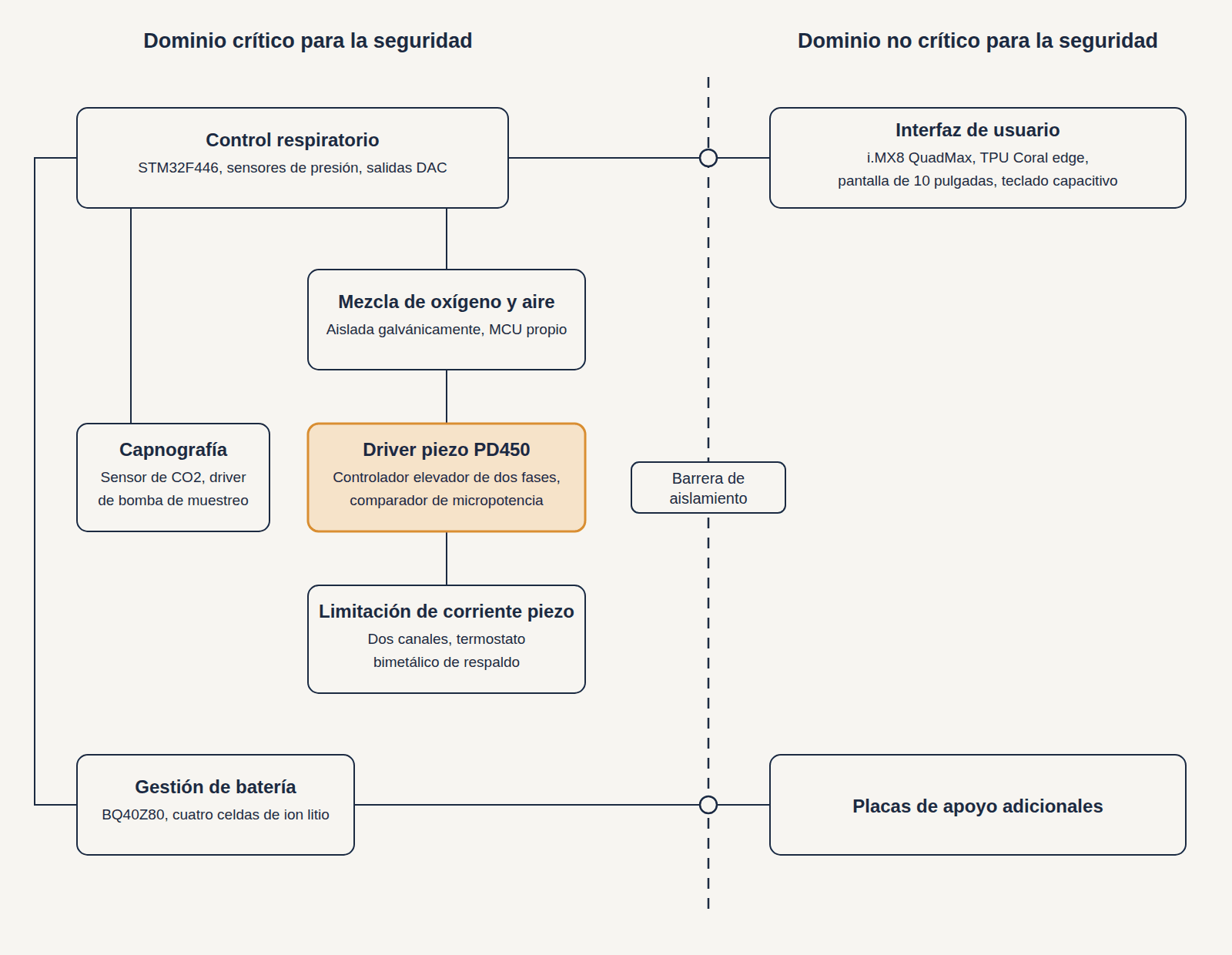

El sistema se dividió siguiendo fronteras de seguridad. El control respiratorio en tiempo real corría sobre un STM32F446 con los sensores de presión y las salidas DAC en la misma placa. La mezcla de oxígeno y aire corría en su propia unidad, con aislamiento galvánico y su propio MCU, porque un fallo en la proporción de gases es una clase de riesgo distinta de un fallo de pantalla. La capnografía recibió un controlador dedicado con el sensor de CO2 y su propio driver de bomba de muestreo. La gestión de batería quedó sola con un BQ40Z80 equilibrando cuatro celdas de ion litio. La interfaz de usuario, una pantalla flexible de 10 pulgadas y un teclado capacitivo con retroalimentación háptica, corría sobre una portadora i.MX8 QuadMax con una TPU Coral edge para el procesamiento en el propio equipo.
Esa división cuesta volumen. Compra algo más valioso, que es un radio de daño pequeño durante la verificación. Cuando el equipo de interfaz cambia la interfaz de modos de ventilación en el mes catorce, el lazo de control respiratorio no vuelve a entrar en verificación. Su firmware no cambió, su placa no cambió, y la barrera de aislamiento entre ambos está documentada. En un equipo regido por la clase C de seguridad del software de IEC 62304, esa frontera es la diferencia entre un ciclo de regresión de dos semanas y uno de dos meses.
Quien llega nuevo al hardware de Clase II suele oír que el reparto en placas es una decisión de EMC o térmica. En equipos de soporte vital es sobre todo una decisión de documentación que además resulta útil para EMC.
La decisión que costó más calendario
Las válvulas proporcionales piezoeléctricas que dosifican el flujo de gas se accionan con módulos dedicados. Comprar esos módulos es la salida evidente: existen, están cualificados y mantienen una línea fuera de la lista de materiales y fuera del expediente de diseño.
El módulo comprado no encajó. Era demasiado grande para el bloque neumático, y su velocidad de respuesta limitaba lo rápido que podía moverse el diafragma de la válvula, lo que limitaba la capacidad de respuesta de todo el lazo de entrega de la respiración. El rango de tensión de alimentación también daba por supuesta la red eléctrica y no un raíl de batería que cae bajo carga.
El equipo construyó un sustituto, designado PD450, alrededor de un controlador elevador de dos fases y un comparador de micropotencia. Salió con la mitad del volumen de la pieza comprada y movió la válvula entre 2,5 y 3 veces más rápido, lo que subió el techo de la capacidad de respuesta en la entrega de la respiración y no solo el recuento de piezas. El rango de alimentación resultó suficientemente amplio para funcionar con batería. Debajo se añadió una placa aparte de limitación de corriente, porque un actuador piezoeléctrico se comporta aproximadamente como un condensador de 15 microfaradios y consumirá encantado todo lo que la etapa de driver sea capaz de entregar. Dos canales de limitación independientes con un termostato bimetálico de respaldo resolvieron el caso térmico.

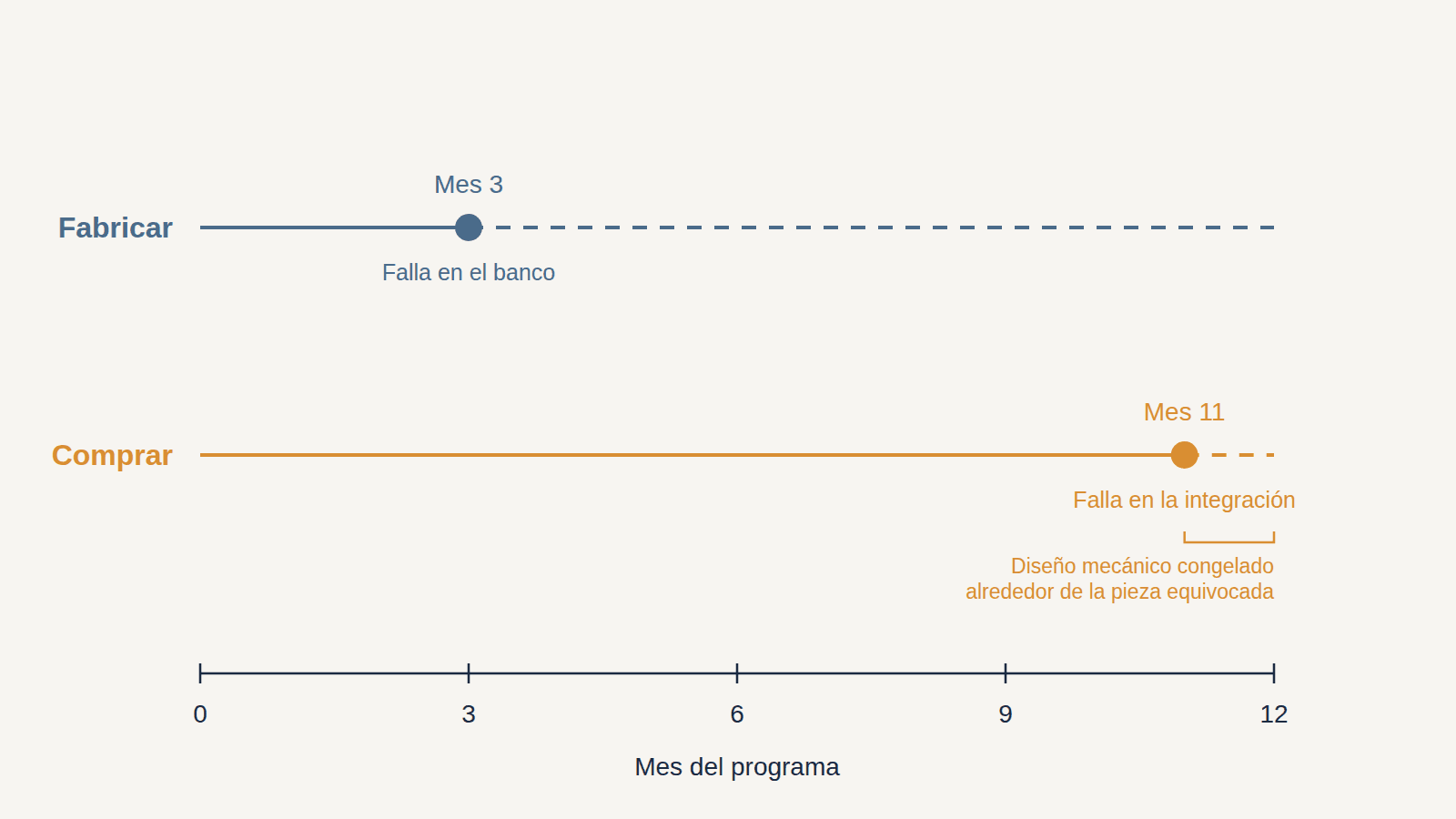

El resultado de ingeniería fue bueno. El de calendario no, y la razón merece decirse con claridad: una decisión de fabricar falla en el banco en el mes tres, mientras que una decisión de comprar falla en la integración en el mes once. Ambas son recuperables. Solo una de ellas se recupera barata.
La versión aplicada de esto para cualquier director de programa: la decisión de fabricar o comprar en el camino crítico debe tomarse contra el margen físico durante el concepto, y no contra la lista de materiales durante el trazado. Escriba el parámetro que descalificaría a la pieza comprada, mídalo sobre una muestra antes de que se congele el diseño mecánico, y trate una suposición no medida sobre un componente comprado como un riesgo abierto y no como una línea cerrada.
Adónde se va el calendario en realidad
El análisis de Medical Design and Outsourcing sitúa el tiempo mediano desde el concepto hasta la autorización 510(k) en unos 31 meses. El reloj de revisión de la FDA en sí es de unos 90 días. Todo lo que hay entre esas dos cifras es verificación y validación. Para los equipos que además se registran en América Latina, la vía equivalente pasa por COFEPRIS en México o INVIMA en Colombia.
Para un ventilador eso significa ensayos de rendimiento frente a ISO 80601-2-12, conformidad del sistema de alarmas bajo IEC 60601-1-8, ingeniería de usabilidad bajo IEC 62366-1, gestión de riesgos bajo ISO 14971, EMC, vibración de transporte, altitud y validación de software en Clase C. Nada de ese trabajo puede empezar antes de que el diseño esté estable, y todo él se reinicia en alguna medida cuando el diseño se mueve.
La consecuencia práctica es que la compresión del calendario no viene de diseñar más rápido. Viene de diseñar en un orden donde los subsistemas críticos para la seguridad se congelan primero y los cosméticos se congelan al final. En este programa la placa de control respiratorio y la unidad de mezcla de gases quedaron bloqueadas bastante antes que la pila de interfaz, que siguió cambiando mientras la verificación corría sobre todo lo que tenía debajo.
Lo que le diríamos hoy a un director de programa que empieza
Congele antes que nada el MCU crítico para la seguridad y su placa, y acepte una interfaz que parecerá sin terminar durante dos trimestres más. Reparta las placas por dominio de verificación y no por comodidad mecánica, y escriba la frontera de riesgo en el documento de arquitectura para que el motivo sobreviva a la rotación de personal. Decida fabricar o comprar contra física medida y no contra especificaciones de catálogo, y ponga por escrito el parámetro que descalifica. Dele al camino de alimentación un responsable con nombre desde la primera semana, porque en un equipo de soporte vital alimentado por batería la arquitectura de potencia condiciona a la vez la neumática, el cómputo y la carcasa. Presupueste los ensayos preclínicos dentro del plan original en lugar de tratarlos como la fase que viene después de la ingeniería.
El programa llegó a ensayos preclínicos y a transferencia a producción. Mordor Intelligence valoró el segmento de ventiladores portátiles en unos 1.080 millones de dólares para 2026, con un crecimiento algo superior al 5 por ciento anual. En un mercado que se mueve a ese ritmo, los programas que llegan primero rara vez son los que diseñaron más rápido. Son los que decidieron antes qué subsistemas todavía tenían permiso para cambiar.
Preguntas frecuentes
Por qué la electrónica del ventilador se repartió en diez placas y no en una
Las placas se repartieron siguiendo fronteras de seguridad y no la comodidad mecánica. El control respiratorio en tiempo real, la mezcla de gases, la capnografía y la gestión de batería quedaron cada uno en su propia unidad, de modo que un cambio en el lado no crítico no arrastra al lado crítico de vuelta a la verificación. Bajo la clase C de seguridad del software de IEC 62304 esa frontera es la diferencia entre un ciclo de regresión de dos semanas y uno de dos meses.
Qué le costó al programa la decisión de fabricar o comprar
El módulo comprado para accionar la válvula piezoeléctrica era demasiado grande para el bloque neumático, su velocidad de respuesta limitaba la entrega de la respiración y su rango de alimentación daba por supuesta la red eléctrica. El sustituto, designado PD450, salió con la mitad del volumen y movió la válvula entre 2,5 y 3 veces más rápido. Una decisión de fabricar falla en el banco en el mes tres, mientras que una de comprar falla en la integración en el mes once.
Cuánto tarda un ventilador portátil Clase II desde el concepto hasta la autorización
El análisis de Medical Design and Outsourcing sitúa el tiempo mediano desde el concepto hasta la autorización 510(k) en unos 31 meses, mientras que el reloj de revisión de la FDA en sí es de unos 90 días. Todo lo que hay entre esas dos cifras es verificación y validación, y nada de ello puede empezar antes de que el diseño esté estable.
Qué normas aplican a un ventilador portátil
Los ensayos de rendimiento se hacen frente a ISO 80601-2-12, la conformidad del sistema de alarmas bajo IEC 60601-1-8, la ingeniería de usabilidad bajo IEC 62366-1 y la gestión de riesgos bajo ISO 14971. El software se valida en Clase C de IEC 62304. También aplican EMC, vibración de transporte y altitud.
Cuánto puede pesar un ventilador portátil
Hamilton Medical declara el T1 en 6,5 kg con 8 horas de batería con dos celdas. ZOLL declara el EMV+ en 4,4 kg con 10 horas. Dräger declara el Oxylog 3000 plus en 5,8 kg dentro de un cuerpo de 290 por 184 por 175 mm. Esas tres cifras marcan el margen contra el que se mide cada programa nuevo.
Fuentes: Hamilton Medical, especificaciones del HAMILTON-T1 · ZOLL, hoja de especificaciones de la serie EMV+ 731 · Dräger, ficha técnica del Oxylog 3000 plus · Medical Design and Outsourcing, análisis de tiempo y coste del 510(k) · FDA, Premarket Notification 510(k) · Mordor Intelligence, mercado de ventiladores portátiles · IEC 62304:2006+AMD1:2015 · ISO 80601-2-12:2023 · IEC 60601-1-8:2006+AMD1:2012+AMD2:2020 · IEC 62366-1:2015+AMD1:2020 · ISO 14971:2019
